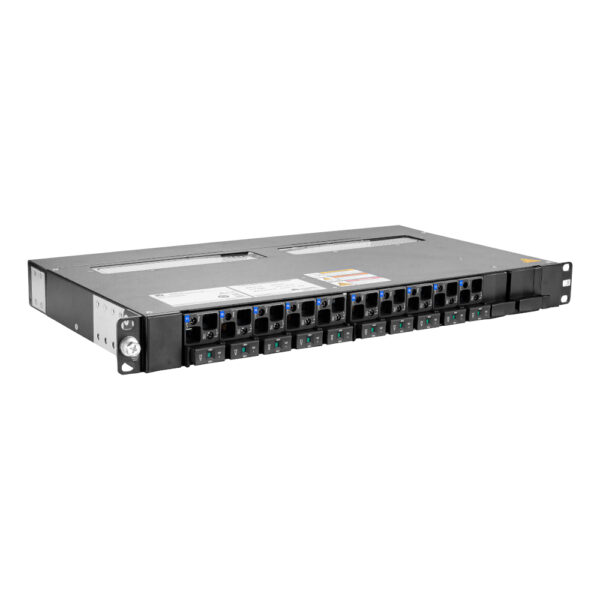

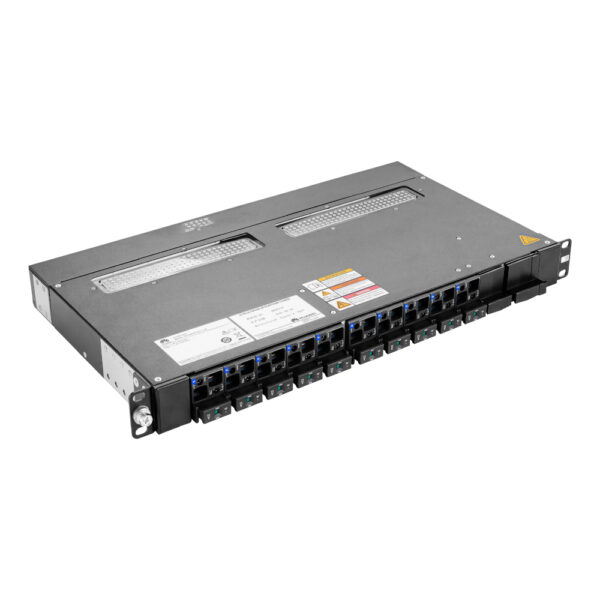

O DCDB48-200-16B (Huawei) é uma unidade de distribuição de energia DC (-48 V), também chamada de DCDU (DC Distribution Unit).
Sua função principal é distribuir a energia fornecida pelos retificadores para múltiplas cargas, como OLTs, rádios, switches e outros equipamentos de telecom.
Características principais
• Sistema de distribuição -48 V DC
• Capacidade máxima: até 200 A
• Instalação em rack padrão 19” (1U)
• Até 16 saídas de carga DC
• Alta densidade de potência (formato compacto)
Função no sistema
O DCDB48-200-16B atua como um painel de distribuição DC, realizando:
• Distribuição da energia dos retificadores
• Proteção individual de cada circuito (fusíveis/disjuntores)
• Separação de cargas críticas e não críticas
• Organização da alimentação no rack

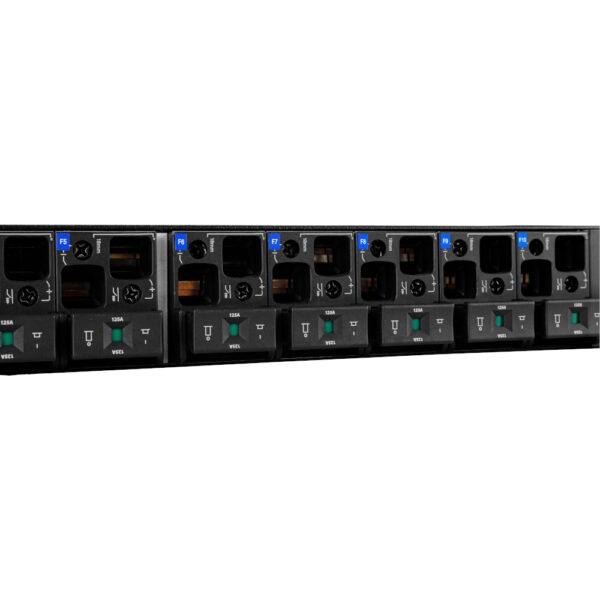

Configuração de saídas
ㅤ• Cargas secundárias:
ㅤㅤ• 6 × 63 A
ㅤㅤ• 4 × 32 A
ㅤ• Cargas críticas/importantes:
ㅤㅤ• 2 × 32 A
ㅤㅤ• 2 × 20 A
ㅤㅤ• 2 × 16 A
Recursos e funcionalidades
• Monitoramento da corrente total de entrada
• Gerenciamento de desligamento (power-off) de cargas
• Comunicação via RS485 (Modbus)
• Integração com controladores como SMU
Condições de operação
• Temperatura: -40 °C a +65 °C
• Umidade: 5% a 95% (sem condensação)
• Resfriamento: convecção natural (sem ventilador)
Características físicas
• Dimensões: 482,6 × 255 × 43,6 mm (1U)
• Montagem: rack 19”
• Manutenção frontal
